המהפכה השקטה של אריזות השבבים

דיברנו רבות על השבבים, על המרוץ המטורף של ענקיות הטכנולוגיה ועל כוח העיבוד הבלתי נתפס שנדרש כדי להניע את מהפכת ה-AI.
ועכשיו, בואו ניכנס לתת-סקטור סופר קריטי בתהליך, שהוא אריזות השבבים.
אם בעבר שלב האריזה נתפס כפעולה טכנית של עטיפת"הסיליקון והגנה עליו, הרי שבעידן ה-AI האריזה הפכה למגרש המשחקים המרכזי שבו נקבעים הביצועים האמיתיים של המעבד.
זהו בדיוק המקום שבו פיתוחים ארכיטקטוניים פורצי דרך, כמו טכנולוגיית ה-CoPoS החדשה של TSMC, המשלבת מצעי זכוכית וחיבורי פאנלים מתקדמים, הופכים לצוואר הבקבוק הרשמי, אך גם למנוע הצמיחה המרתק ביותר של תעשיית המוליכים למחצה כולה.

המהפכה של ה-CoWoS ולמה היא כבר לא מספיקה

כדי להבין את הקפיצה הטכנולוגית של ה-CoPoS, חייבים לחזור צעד אחד אחורה אל מי שהביאה אותנו עד הלום והפכה לסטנדרט התעשייה, טכנולוגיית ה-(CoWoS (Chip-on-Wafer-on-Substrate.
זוהי ארכיטקטורת האריזה המובילה של TSMC, והלב הפועם שמאחורי שבבי ה-AI המפורסמים ביותר בשוק בשנים האחרונות (כמו ה-H100 וה-Blackwell של אנבידיה).
הרעיון מאחורי CoWoS הוא פשוט אך גאוני, במקום לנסות לדחוס את כל הרכיבים לשבב סיליקון אחד ענקי ומורכב, מייצרים שבבים נפרדים, כמו המעבד הגרפי (GPU) ורכיבי הזיכרון המהיר (HBM) ומלחימים אותם זה לצד זה על גבי שכבת מתווך מסיליקון, המיוצרת על גבי פרוסת סיליקון עגולה.
השיטה הזו שברה את מגבלות המהירות והעניקה לשרתי ה-AI ביצועים פנומנליים.
אולם, ככל שדרישות העיבוד מאיצות והשבבים הופכים למפלצות ענק, המגבלה הפיזית והצורה העגולה של פרוסות הסיליקון החלו לייצר שטחים מתים, לבזבז חומרים יקרים ולהקפיץ את עלויות הייצור לשמיים, מה שאילץ את התעשייה לחשב מסלול מחדש.

להתראות עיגול, שלום ריבוע, ה-CoPoS משנה את חוקי המשחק

וכאן בדיוק נכנסת לתמונה פריצת הדרך החדשה של TSMC, טכנולוגיית
ה- (CoPoS (Chip on Panel on Substrate.
הפתרון של ענקית השבבים למגבלות הגאומטריות של העבר הוא פשוט אך מהפכני, מעבר מפרוסות סיליקון עגולות לפאנלים מרובעים גדולים.
המעבר לצורה ריבועית מוחק במכה אחת את בעיית השטחים המתים, ומאפשר לייצר כמות גדולה משמעותית של שבבים במקביל תוך חיסכון דרמטי בעלויות הייצור.
אך הבשורה האמיתית ב-CoPoS היא לא רק הצורה, אלא החומרים, הטכנולוגיה הזו מציגה לראשונה שילוב של מצעי זכוכית שמחליפים את הסיליקון המסורתי כמתווך.
הזכוכית מעניקה יציבות תרמית וחשמלית יוצאת דופן, ומאפשרת להעביר אותות במהירות שיא, בדיוק המנוע ששבבי ה-AI המפלצתיים של הדור הבא זקוקים לו כדי לפרוץ את תקרת הזכוכית (תרתי משמע) של הביצועים.

הארכיטקטורה הרב-שכבתית, הנדסת השבב מלמעלה למטה

כשמפרקים את מעבד ה-AI המודרני לגורמים, מגלים מבנה הנדסי מרהיב המורכב משכבות שונות, כאשר השכבה העליונה והיוקרתית ביותר היא רמת השבב, זהו מרכז העצבים שבו מתבצע העיבוד בפועל, והוא מורכב ממעבד ה-AI המרכזי (CPU או GPU) ולצידו רכיבי זיכרון ה-HBM המהירים, הנחוצים להזרמת כמויות נתונים מאסיביות בזמן אפס.
הסבר על סוגי השבבים
ממש מתחת לשבבים הללו נמצאת רמת המתווך, המשמשת כגשר תקשורת קריטי. בשכבה זו משולב ה-RDL (שכבת חיווט מחדש להולכת אותות חשמליים מהירים) היושב על גבי מצע זכוכית.
השימוש החדשני בזכוכית מחליף את הסיליקון המסורתי ומסתמן כטרנד הלוהט ביותר בתעשייה, הודות ליציבות תרמית וחשמלית יוצאת דופן שמונעת עיוותים ומאפשרת ביצועי שיא.

ככל שיורדים עמוק יותר במבנה האריזה, מגיעים אל קומות היסוד שתומכות במערכת כולה, ובראשן רמת המצע.
שכבה זו מבוססת על מצע אריזה מתקדם מסוג ABF, והיא מהווה את הבסיס הפיזי שמחזיק את כל המבנה העליון ומקשר בינו לבין העולם החיצון על ידי תרגום החיווט המיקרוסקופי של השבבים לחיבורים רחבים יותר. התחנה הסופית של המבנה המורכב הזה היא רמת הלוח, לוח המעגל המודפס של המחשב או שרת ה-AI. ברמה זו, האריזה כולה מולחמת באופן סופי אל לוח האם, ובכך נסגר המעגל המאפשר למפלצת העיבוד הזו לקבל מתח חשמלי, לתקשר עם שאר רכיבי המחשוב ולתרגם את הארכיטקטורה החדשנית לכוח בינה מלאכותית יישומי בפועל.

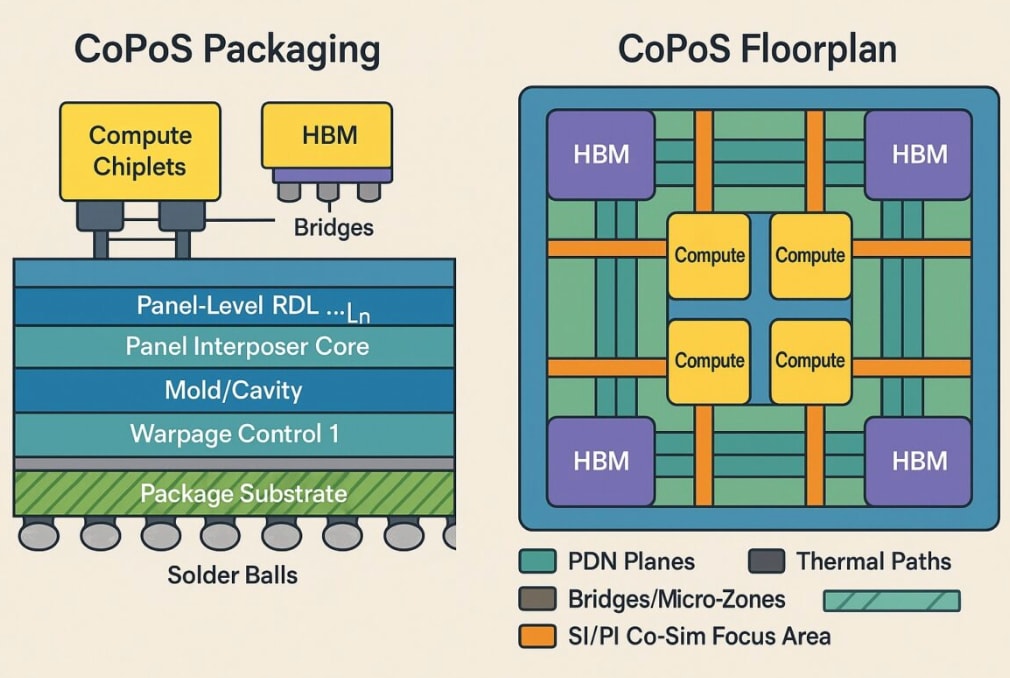

התמונה מציגה את האנטומיה של ה-CoPoS דרך חתך רוחבי של השכבות ההנדסיות ובקרת העיוותים (משמאל), לצד תמונה המציגה את פריסת רכיבים אופטימלית למניעת הפרעות ופיזור חום יעיל (מימין).
קרדיט: Semiwiki

ספקי הציוד והחומרים מטיוואן

מאחורי הקלעים של פריצת הדרך הטכנולוגית, עומד אקו סיסטם טיוואני הדוק של ספקי ציוד וחומרים המהווים את קו היסוד בשרשרת הייצור של ה-CoPoS.
בשלבים הראשונים של הכנת המשטחים, חברות כמו GPTC ו-Scientech מספקות את הציוד המתוחכם לתהליכים כימיים רטובים החיוניים לניקוי וציפוי הפנלים, בעוד שחברת Gudeng מתמחה בייצור מארזים מוגנים וחומרים מתקדמים להובלה בטוחה של רכיבי השבבים הרגישים בתוך המפעל.
כדי להבטיח שהשכבות השונות של האריזה יתלכדו בצורה מושלמת, חברות הטיפול התרמי C SUN ו-Group Up מספקות מערכות אפייה וייבוש תעשייתיות בדיוק מיקרוסקופי, המונעות עיוותים ומכינות את מצע הזכוכית והסיליקון לשלבים הבאים.

בשלבי ההרכבה והאינטגרציה הסופיים, הדיוק הופך לעניין קריטי, וכאן נכנס סל פתרונות האוטומציה והאריזה המדויקת של החברות Allring, GMM, GPM ו-APT, שמספקות את המכונות הרובוטיות המורכבות ביותר למיקום השבבים על גבי הפאנל.
כדי לוודא שכל המערך הפנומנלי הזה עובד ללא דופי, חברת FAVITE מציבה את קו ההגנה האחרון עם מערכות בדיקה אופטיות אוטומטיות הסורקות את הפאנלים ומאתרות פגמים זעירים, לצד VisEra (חברת בת של TSMC) שמפעילה קווי פיילוט לבחינת טכנולוגיות חיישנים ואופטיקה מתקדמות.
יחד, חברות אלו מעניקות ל-TSMC יתרון תחרותי מוחלט, והופכות את טיוואן למבצר הבלתי ניתן לשכפול של ייצור שבבי העתיד.

מחזית הפיתוח של TSMC ועד לקבלני האריזה

החוליה הבאה והחיונית בשרשרת הערך הזו היא חברות ה-OSAT, חברות קבלניות עצמאיות שמקבלות את רכיבי הסיליקון ומבצעות את שלבי האריזה הסופיים והבדיקות המורכבות ביותר.
בחזית הזו ניצבת ASE Technology Holding, חברת ה-OSAT הגדולה בעולם ושותפה אסטרטגית קריטית של TSMC, שמסוגלת לקחת ארכיטקטורות קצה כמו ה-CoPoS וליישם אותן בקנה מידה תעשייתי ענקי.
לצדה פועלות ענקיות טיוואניות נוספות כמו PTI ו-KYEC, המתמחות בבדיקות מתקדמות ובאריזה של שבבים משולבים ורכיבי זיכרון ה-HBM הרגישים, מה שמבטיח שכל מעבד שיוצא מהמפעל מוכן פיזית לעמוד בעומסי העבודה הקיצוניים של מרכזי נתוני ה-AI.

אך עם כל הכבוד לצבא הספקים וחברות הבדיקה החיצוניות, המנצח הראשי על האקו-סיסטם המורכב הזה נמצא בליבת הייצור, מחלקת המחקר והפיתוח של TSMC.
זהו המוח האסטרטגי שמאחורי המצאת ארכיטקטורת ה-CoPoS, והמקום שבו נקבעים התקנים, המפרטים ההנדסיים והסטנדרטים הנוקשים עבור כל החברות בשרשרת האספקה.
על ידי הכתבת הקצב ופיתוח קווי היסוד הטכנולוגיים, מרכז ה-R&D של TSMC לא רק שומר על הבכורה העולמית של החברה, אלא למעשה מגדיר מחדש את גבולות האפשר בתעשיית המוליכים למחצה כולה ומבטיח שטיוואן תישאר מרכז הכובד הבלתי מעורער של עידן הבינה המלאכותית.

מי מרוויח ממהפכת האריזות בישראל ובארה"ב?

כשמסתכלים על מפת ההשקעות הגלובלית, מהפכת ה-CoPoS והאריזות המתקדמות מייצרת הזדמנויות ענק לא רק בטיוואן,
אלא גם אצלנו בישראל ובוול סטריט. הזווית הישראלית ממוקדת באחד התחומים הרווחיים והקריטיים ביותר בשרשרת, ציוד בדיקה ומטרולוגיה.
מאחר שכל טעות באריזת שבבי ענק עלולה לעלות מיליונים, הביקוש לחברות כמו קמטק, המובילה בבדיקות אופטיות לאריזות מתקדמות וזיכרונות HBM ונובה, המצטיינת במדידות קומפקטיות ומדויקות עבור ארכיטקטורות תלת-ממדיות, נמצא בשיא כל הזמנים. בעוד שחברות כמו פריורטק נהנות מחשיפה עקיפה לתחום.

במקביל, בשוק האמריקאי, המגרש מתחלק בין ענקיות הציוד לבין חברות אריזה פיזיות (OSAT), הנהנות מרוח גבית של מיליארדי דולרים מהממשל (חוק ה-CHIPS Act) במטרה להחזיר את ייצור השבבים הביתה. השחקנית המערבית המובילה היא אמקור (AMKR), המשקיעה סכומי עתק במפעלי אריזה מתקדמת באריזונה עבור ענקיות כמו AMD ו-TSMC.
לצידה ניצבת אינטל (INTC), שפיתחה יכולות אריזה עצמאיות ומתקדמות במיוחד, ויצרנית הציוד המובילה אפלייד מטיריאלס (AMAT), שביססה את מעמדה בתחום, בין היתר באמצעות רכישת חברת NEXX, ומספקת את מכונות הציפוי והיווצרות השכבות ההכרחיות לייצור ברמת הפאנל.

המשמעות של ה-CoPoS עבור שוק ההון

עבור קהילת המשקיעים, הסיפור של ה-CoPoS הוא הרבה מעבר להנדסה יבשה, מדובר במפת הדרכים הפיננסית של עולם ה-AI לשנים הקרובות.
כיום, הדור הבא של שבבי הבינה המלאכותית כבר לא מוגבל רק ביכולת לייצר את הסיליקון עצמו, וצוואר הבקבוק הרשמי של התעשייה עבר באופן מוחלט לשלב האריזה.
למעשה, אנליסטים רבים בוול סטריט מסמנים כיום את האריזות המתקדמות כחסם הגדול ביותר לצמיחת ה-AI ולעמידה בביקושים המטורפים בשוק.
מי שישלוט בפתרון לצוואר הבקבוק הזה, ישלוט בזרמי המזומנים של המהפכה הטכנולוגית הבאה, וזו הסיבה שהעיניים של השוק נשואות לפאנלים של TSMC.

אם טכנולוגיית ה-CoPoS תממש את ההבטחה ותצליח להתרחב מסחרית, אנחנו צפויים לראות אפקט דומינו שישפיע ישירות על השחקניות הגדולות והמדוברות ביותר בשוק ההון:

• Nvidia תוכל סוף סוף לפרוץ את המגבלות הפיזיות של העבר ולבנות שבבי עתק גדולים ומפלצתיים בהרבה, מה שישמור על הדומיננטיות המוחלטת שלה בשוק.

• AMD תנצל את ארכיטקטורת הפאנלים כדי לשלב כמויות זיכרון חסרות תקדים במעבדים שלה, ובכך תנסה לסגור את הפער מול המוליכה.

• ספקיות הענן הגדולות כמו מיקרוסופט, גוגל ואמזון, יקבלו לידיהן מערכות מחשוב-על חזקות ויעילות בהרבה, שיאפשרו להן להוריד את עלויות העתק של אימון מודלי AI.

• ומעל כולן, TSMC תבצר ותגדיל בצורה דרמטית את החפיר הכלכלי שלה מול אינטל וסמסונג, ותוכיח למשקיעים שוב שבלעדיה, רכבת ה-AI פשוט לא יכולה לצאת מהתחנה.

כשהעתיד של ה-AI נארז בריבוע

בסופו של דבר, המרוץ הגלובלי לעליונות בעולמות הבינה המלאכותית כבר מזמן אינו מרוץ של כוח עיבוד בלבד, הוא הפך למפגן כוח פנומנלי של הנדסת חומרים, גאומטריה חכמה ואסטרטגיית שרשרת אספקה. המעבר של TSMC מטכנולוגיית ה-CoWoS המוכרת לטכנולוגיית ה-CoPoS המרובעת, המבוססת על מצעי זכוכית, מוכיח כי החדשנות הדרמטית ביותר בעידן ה-AI מתרחשת דווקא בשכבות החיבור הסמויות מן העין.

עם אקו-סיסטם טיוואני מהודק וייחודי שאין לו כרגע תחליף בעולם, ועם השפעות רוחב קריטיות על דוחותיהן הכספיים של ענקיות כמו אנבידיה, AMD וחברות הענן, ברור לכל כי האריזה המתקדמת היא קו החזית החדש.
עבור משקיעים וחובבי טכנולוגיה כאחד, המסקנה היא חד-משמעית: בעולם שבו מודלי השפה הולכים וגדלים בקצב מעריכי, החברות שידעו לארוז את העתיד בצורה היעילה, הקרה והזולה ביותר, הן אלו שיכתיבו את הקצב של המהפכה הטכנולוגית הבאה.
